調節YPR

YPR（Yaw, Pitch, Roll），也稱為姿態角（Euler角）。pitch是圍繞X軸旋轉，也叫做俯仰角； yaw是圍繞Y軸旋轉，也叫偏航角； roll是圍繞Z軸旋轉，也叫翻滾角。三維空間的右手笛卡爾坐標，廣泛使用在控制和機械領域。造景師使用這一概念通過調節YPR來調整全景畫面的水平線和垂直線，讓全景圖在觀看的時候整個空間不至于傾斜歪倒。

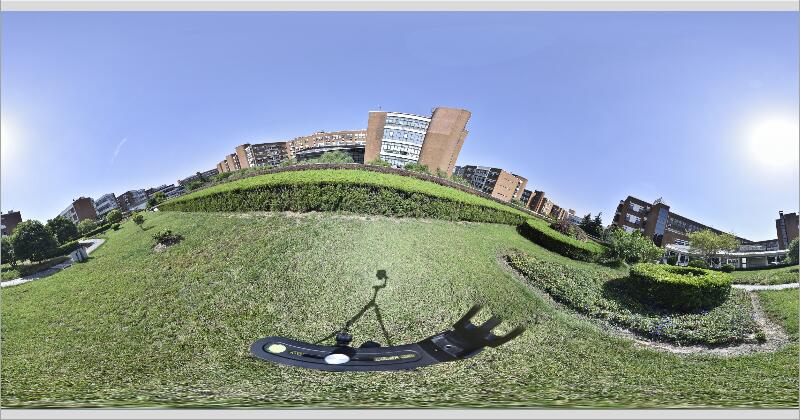

有時，全景圖拼接完成看起來可能是下圖所示的情況：地平線彎曲，看起來很不正常，此時就需要調整YPR讓水平面保持水平。

對于以上的全景圖，調整YPR的過程有以下幾個步驟：

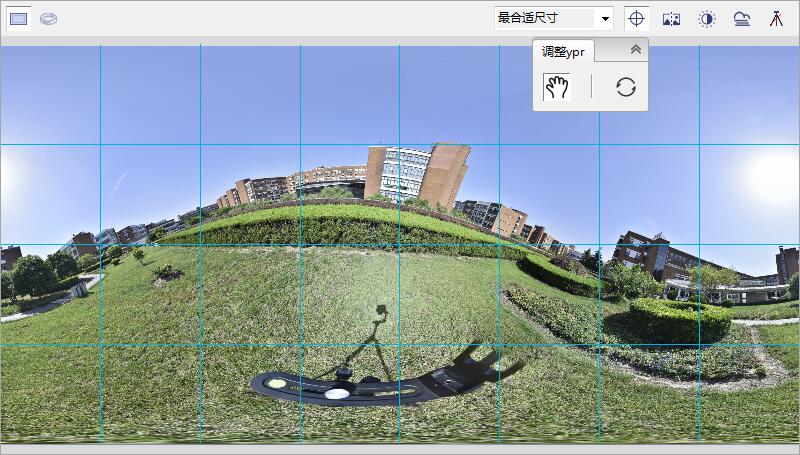

第一步，用戶點擊YPR調整按鈕，彈出YPR調節工具面板，全景圖始終處于可拖動調節YPR的狀態。此時工具面板上手型圖標按鈕始終處于選中狀態，全景圖上繪制藍色網格線，鼠標移動至全景圖上之后，指針變?yōu)?img src="/images/features/hand.png" width="20px" height="20px" />。

第二步，按住鼠標左鍵拖動全景圖進行調節，點擊重置按鈕，則恢復全景圖YPR為初始值。如下圖所示。需要注意的是，因?yàn)楸静僮鞑⒉粚?duì)分層圖做調整，僅僅對預拼接原始全景圖做調整，當其他依賴于分層圖的操作需要執行的時候，需再對分層圖做YPR調整。

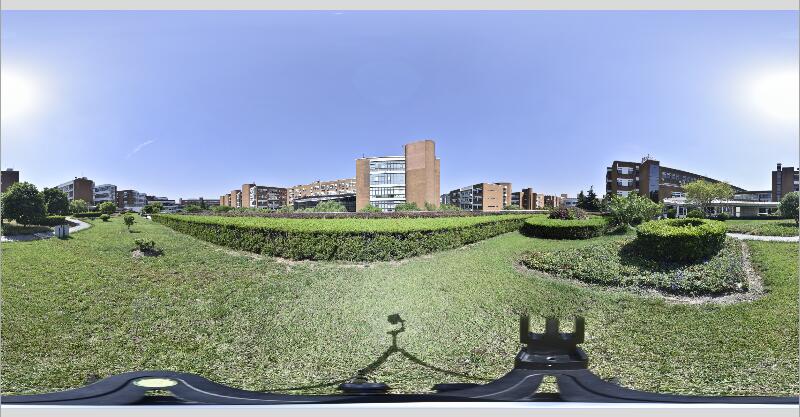

調整YPR后的全景圖效果，如下圖所示：

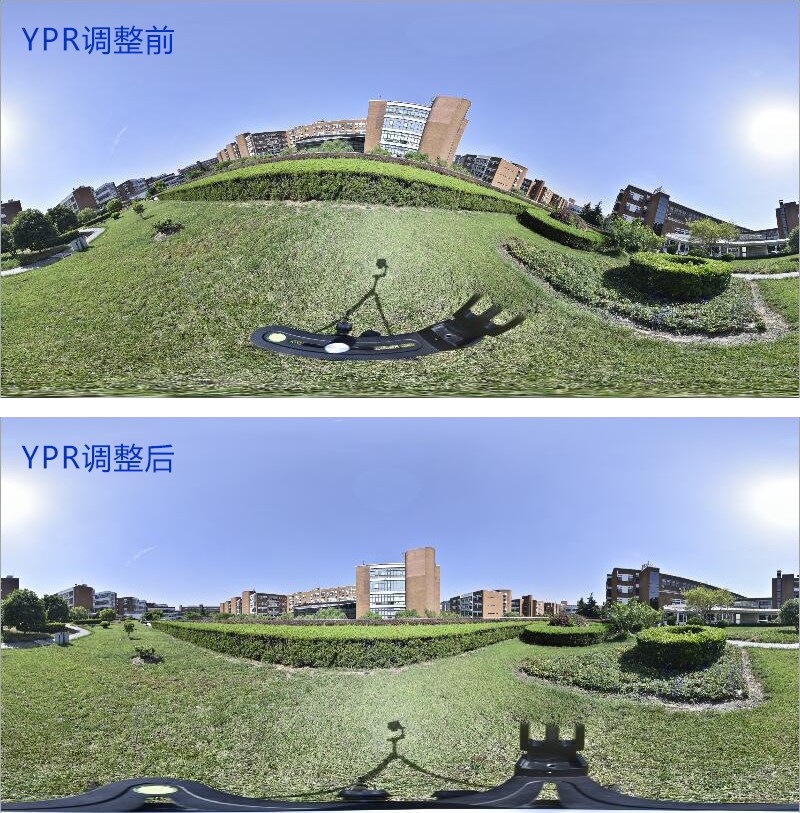

保存全景圖或者造景師工程，YPR調節的結果就已經保存下來了。調節YPR前后的全景圖效果對比，如下圖（上部分為YPR調節前，下部分為調節后）所示：

該操作在造景師11以前版本，對于導入的全景圖不支持，本版本開始支持導入全景圖再調整YPR的操作。

按鈕工具提示：

按鈕	工具提示
	拖動調節全景圖的YPR投影值

注意：目前只支持球型全景的YPR編輯調整操作。
